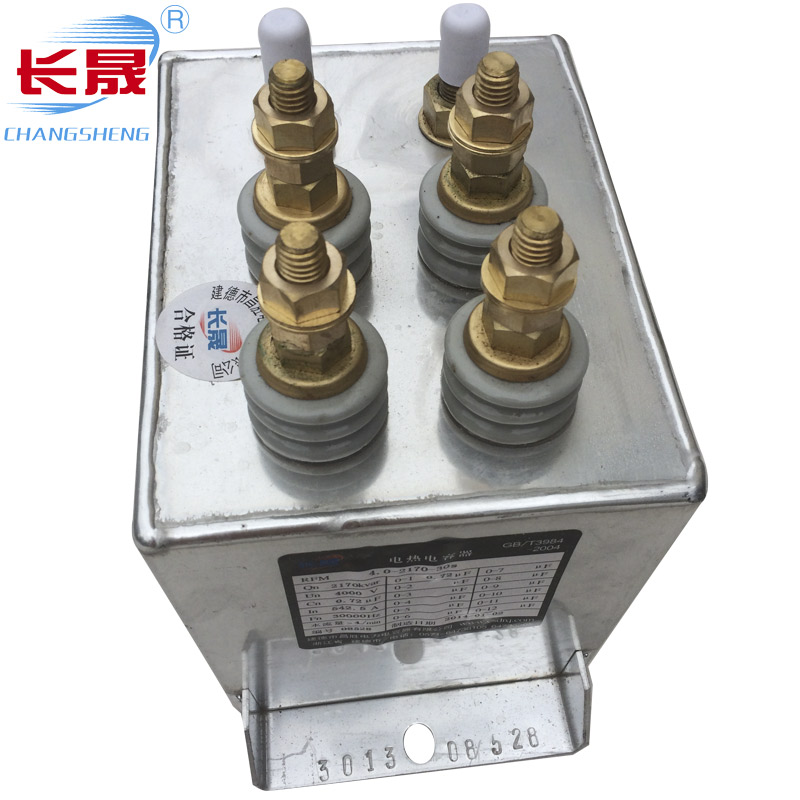

工作原理

1.充放電過程：當整流后的電壓高于電容器兩端電壓時，電容器充電；當整流電壓低于電容電壓時，電容器放電。通過這種動態的充放電，輸出電壓的波動被顯著減小。

2.通交隔直特性：電容器對直流電表現為高阻抗，而對交流電的阻抗隨頻率升高而降低。因此，混雜在直流電中的高頻交流成分會被電容器旁路回電源，從而在負載兩端得到更平滑的直流電壓。

3.電路實現：在整流電路的輸出端并聯大容量電解電容，利用其快速充放電能力抑制電壓脈動。例如，在單相橋式整流電路中，電容在二極管導通時充電，在二極管截止時通過負載放電，從而維持電壓穩定。

關鍵設計要點

電容選擇：需要根據負載電流和允許的電壓波動范圍確定容量，通常采用電解電容以提供大容量儲能。

高頻濾波：有時會并聯小容量電容以濾除高頻噪聲，形成多級濾波結構。

通過以上機制，直流濾波電容器可以提升電源的穩定性和可靠性，從而廣泛應用于電子設備、工業電源等領域。
